Microsoft Dynamics AX Reverse Engineering Tool
Una utilidad interesante para conocer el funcionamiento de Dynamics AX o verificar que el modelato de datos nuevos ha sido correcto es la herramienta de ingeniera inversa integrada en AX, que nos permite extraer a MS Office Visio tanto el modelo de datos como el modelo de objetos.
Voy a hacer un ejemplo para generar en visio un diagrama Entidad Relación, basado en objetos existentes en AX, utilizando el formato ERX de ERwin.

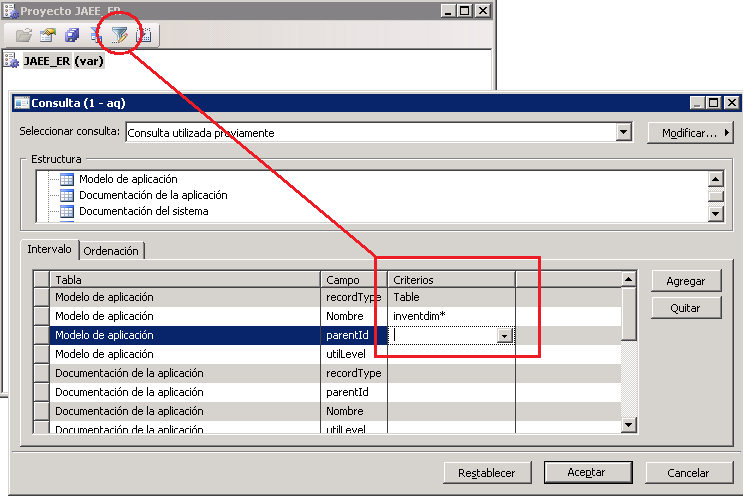

Para facilitar el ejemplo creamos un nuevo proyecto e incluimos algunas tablas con la función Ordenación/filtro avanzados. Voy a incluir todas las tablas que empiezan por InventDim
Con esto se genera un proyecto razonablemente pequeño.
Ahora vamos a la opción de menú:
Herramientas > Herramientas de desarrollo > Utilizar técnicas de ingeniería inversa
Configuramos un destino para el fichero exportado, elegimos la opción de formato ERX y buscamos el proyecto que acabamos de guardar para decirle al sistema qué objetos debe exportar.
A partir de aquí trabajamos con Microsoft Office Visio, en mi caso con la versión 2007. Vamos a crear un nuevo diagrama de modelo de bases de datos:
Al crear un diagrama de este tipo, visio nos habilita el menú Base de datos > Importar > Importar archivo ERX de ERwin. Buscamos el fichero exportado por AX y Aceptar.
Visio nos incluirá todas las tablas en la ventana _Tablas y vista_s (Menú Base de datos > Ver > Tablas y vistas). Desde aquí se pueden seleccionar las tablas que se quiera y arrastrarlas directamente al diseño:

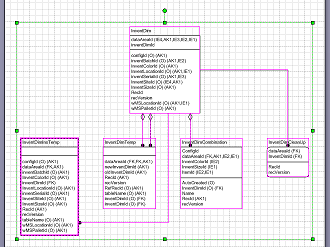

Y eso es todo:
